کانکتور شارژ سامسونگ

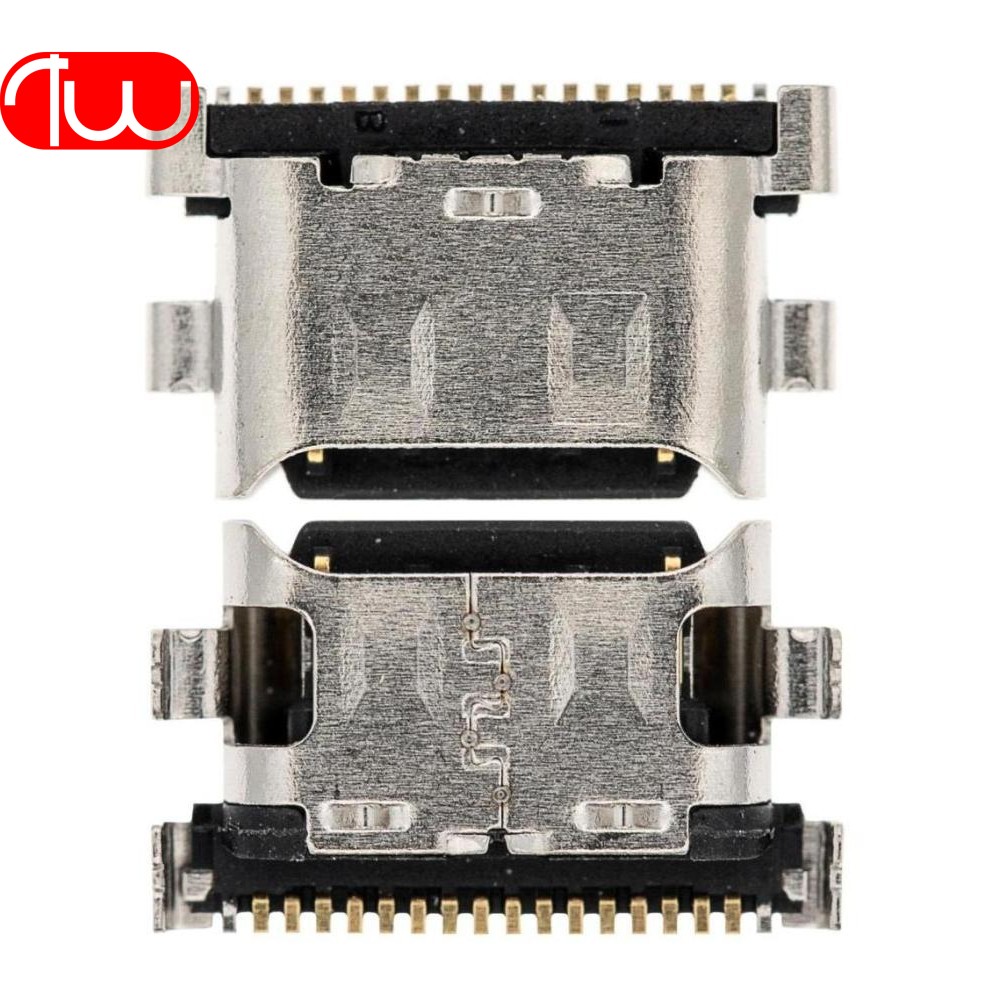

Samsung A / M / J Series – Type‑C Charging Connector (24 Pin OEM)

کانکتور شارژ Type‑C بیست‌وچهار پین مخصوص گوشی‌های سامسونگ سری A، M و J، مناسب تعویض سوکت شارژ آسیب‌دیده با کیفیت OEM / Original Quality. این قطعه برای تعمیرکاران حرفه‌ای طراحی شده و کاملاً با برد اصلی از نظر پین‌آوت، ابعاد و تحمل جریان سازگار است.

---

مشخصات فنی:

• ✅ نوع کانکتور: USB Type‑C
• ✅ تعداد پین: 24 پین
• ✅ ولتاژ کاری: 5V / 9V
• ✅ جریان قابل پشتیبانی:
  • تا 2A (مدل‌های معمولی)
  • تا 3A (مدل‌های Fast / Super Fast Charge)
• ✅ پشتیبانی از Fast Charge / AFC
• ✅ استاندارد دیتا: USB 2.0
• ✅ کیفیت: OEM / Original Quality
• ✅ آبکاری پایه‌ها: طلا–نیکل (ضد سولفاته)
• ✅ مقاومت داخلی: ≤30mΩ
• ✅ عمر مکانیکی: بیش از 10,000 بار اتصال
• ✅ تحمل حرارت لحیم‌کاری: 260°C
• ✅ بسته‌بندی: ESD Safe

---

✅ مدل‌های سازگار:

🔹 سری A

• Samsung A30S
• Samsung A50 / A50S
• Samsung A70
• Samsung A22
• Samsung A24
• Samsung A14 (A146)

🔹 سری M

• Samsung M30
• Samsung M30S
• Samsung M31
• Samsung M325 (M32)
• Samsung M51
• Samsung M54

🔹 سری J

• Samsung J260 (J2 Core)

✅ تمامی مدل‌های بالا Type‑C (24 پین) هستند

❌ هیچ‌کدام Micro USB نیستند

---

نکته بسیار مهم (تجربه‌محور):

• ⚠️ مدل‌هایی مثل M51 / M54 / A70 / A24
  • جریان بالاتر می‌کشن
  • استفاده از کانکتور ضعیف → داغی، قطع شارژ، خرابی IC
• ✅ حتماً از OEM با پایه تقویت‌شده استفاده شود

---

علائم خرابی کانکتور شارژ:

• شارژ نشدن یا کند شارژ شدن
• قطع و وصل با کوچک‌ترین حرکت کابل
• شناسایی نشدن توسط کامپیوتر
• داغ شدن سوکت یا اطراف برد

---

نکات نصب تخصصی (مخصوص سامسونگ):

• 🔧 قلع‌برداری کامل پایه‌ها قبل از نصب
• 🔧 استفاده از فلوکس حرفه‌ای (Amtech / Mechanic)
• 🔧 تراز دقیق 24 پین (Type‑C دوطرفه)
• 🔧 تست مسیر VBUS / CC / GND
• 🔧 تست جریان شارژ (حداقل 2A)

⚠️ کانکتورهای کپی

خیلی سریع باعث لق شدن و برگشت تعمیر می‌شوند.

---

مناسب برای:

• 🔩 تعمیرکاران موبایل سامسونگ
• 🧩 تعویض سوکت شارژ Type‑C
• 🏪 فروشگاه‌های قطعات موبایل

---
